Utječu li reduktori plinske cijevi na protok plina? Ovo je uobičajeno pitanje koje često postavljaju mnogi kupci u industriji plinovoda. Kao dobavljač reduktora za plinske cijevi, želio bih se detaljno pozabaviti ovom temom kako bih vam pružio sveobuhvatno razumijevanje.
Razumijevanje reduktora plinskih cijevi

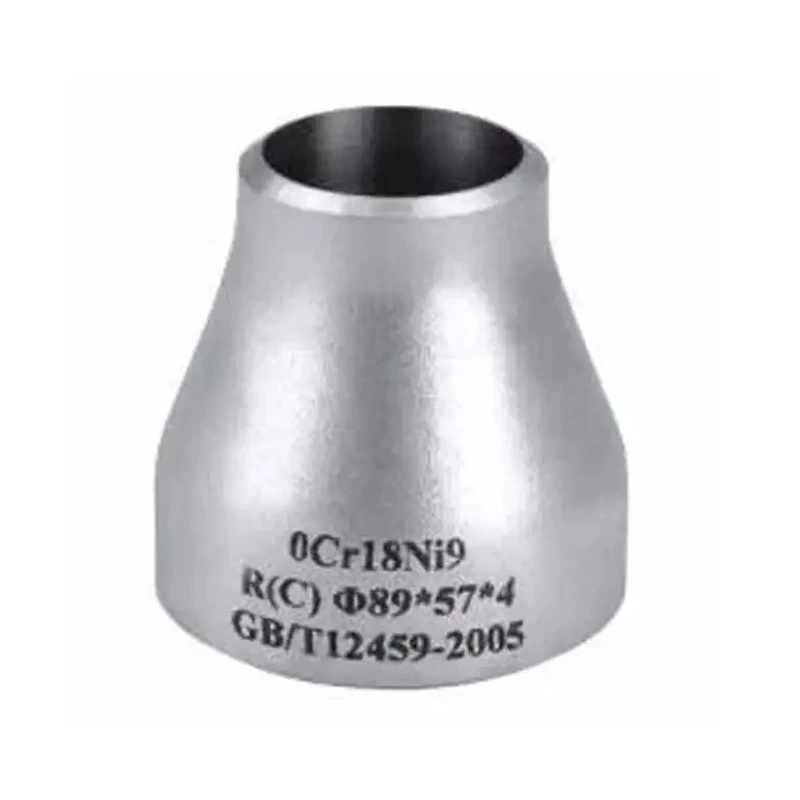

Prije rasprave o utjecaju na protok plina, važno je razumjeti što su reduktori plinskih cijevi. Reduktori za plinske cijevi ključne su komponente u cjevovodnim sustavima. Koriste se za spajanje cijevi različitih promjera, omogućujući glatki prijelaz između dijelova cjevovoda. Na primjer, kada se cjevovod treba promijeniti s cijevi većeg promjera na cijev manjeg promjera, koristi se reduktor plinske cijevi. Postoje različite vrste reduktora za plinske cijevi, kao što je koncentrični reduktor od nehrđajućeg čelika, koji je dizajniran tako da ima središnju os i za ulaz i za izlaz, čime se osigurava jednoličan protok. Više o tome možete saznati ovdje:Nehrđajući koncentrični reduktor.
Čimbenici koji utječu na protok plina
Protok plina u cjevovodu pod utjecajem je nekoliko čimbenika, uključujući tlak, temperaturu, promjer cijevi i prisutnost priključaka poput reduktora. Prema načelima dinamike fluida, brzina protoka plina povezana je s površinom poprečnog presjeka cijevi. Jednadžba kontinuiteta kaže da za nestlačivu tekućinu (u slučaju plina pri relativno niskim Machovim brojevima, može se aproksimirati), umnožak površine poprečnog presjeka (A) i brzine (v) tekućine ostaje konstantan duž strujnice, tj. A1v1 = A2v2.
Kada se ugradi reduktor plinske cijevi, mijenja se površina presjeka cijevi. Ako reduktor smanji promjer cijevi, brzina plina će se povećati prema jednadžbi kontinuiteta, pod pretpostavkom da je plin nestlačiv. Međutim, plinovi su stlačivi fluidi, au scenarijima stvarnog svijeta situacija je složenija.
Utjecaj reduktora plinske cijevi na protok plina
Pad tlaka
Jedan od najznačajnijih utjecaja reduktora plinskih cijevi na protok plina je pad tlaka. Kako plin prolazi kroz reduktor, promjena površine poprečnog presjeka uzrokuje promjenu brzine plina. Prema Bernoullijevom principu, povećanje brzine prati smanjenje tlaka. Pad tlaka kroz reduktor može se izračunati pomoću empirijskih formula. Na primjer, pad tlaka (ΔP) može se procijeniti pomoću Darcy-Weisbachove jednadžbe s odgovarajućim koeficijentima za reduktor.
Na pad tlaka utječe omjer veličine reduktora (omjer velikog promjera prema malom promjeru) i brzina protoka plina. Veći omjer veličine općenito će rezultirati većim padom tlaka. Ako je pad tlaka prevelik, može utjecati na performanse plinskog sustava. Na primjer, u distribucijskom sustavu prirodnog plina, preveliki pad tlaka može dovesti do nedovoljnog tlaka plina na krajnjoj - korisničkoj opremi, uzrokujući neispravan rad.
Turbulencija
Drugi aspekt je stvaranje turbulencije. Kada plin teče kroz reduktor, nagla promjena površine poprečnog presjeka može poremetiti glatko laminarno strujanje plina i stvoriti turbulenciju. Turbulencije povećavaju gubitke trenja u cjevovodu, što dodatno pridonosi padu tlaka. Stupanj turbulencije ovisi o obliku i dizajnu reduktora. Dobro projektiran reduktor može minimizirati turbulenciju, dok loše projektiran može uzrokovati značajne poremećaje protoka.
Raspodjela protoka
Reduktori plinskih cijevi također mogu utjecati na raspodjelu protoka unutar cjevovoda. U cijevi velikog promjera, plin može imati relativno jednoliku raspodjelu protoka. Međutim, pri prolasku kroz reduktor, protok može postati nejednolik, osobito u blizini stijenki cijevi. Ovaj nejednolik protok može dovesti do neravnomjernog trošenja stijenki cijevi i također može utjecati na performanse nizvodne opreme.
Ublažavanje utjecaja
Kao dobavljač reduktora za plinske cijevi, razumijemo važnost smanjenja negativnog utjecaja reduktora na protok plina. Nudimo visokokvalitetne reduktore preciznog dizajna i izrade. Na primjer, naši reduktori od nehrđajućeg čelika dizajnirani su da osiguraju gladak prijelaz za protok plina. Ovdje možete pronaći više informacija o našim reduktorima od nehrđajućeg čelika:Reduktor od nehrđajućeg čelika: ključni priključci za spojeve cjevovoda.
Pravilno dimenzioniranje reduktora je ključno. Pažljivim odabirom omjera veličine reduktora na temelju specifičnih zahtjeva plinskog sustava, možemo minimizirati pad tlaka i turbulenciju. Dodatno, korištenje reduktora s postupnom promjenom promjera, kao što su konusni reduktori, može pomoći u smanjenju stvaranja turbulencije u usporedbi s reduktorima s naglom promjenom promjera.
Primjene i razmatranja
U različitim primjenama, utjecaj reduktora plinskih cijevi na protok plina treba pažljivo razmotriti. U industrijskim plinovodima, gdje su visoki tlak i velike brzine protoka uobičajeni, pad tlaka i turbulencija uzrokovana reduktorima mogu imati značajan utjecaj na ukupnu učinkovitost sustava. Na primjer, u kemijskom postrojenju, gdje je potrebna precizna kontrola protoka plina za kemijske reakcije, pravilan odabir i ugradnja reduktora za plinske cijevi su ključni.
U stambenim sustavima distribucije plina, pad tlaka preko reduktora treba održavati unutar prihvatljivih granica kako bi se osiguralo da plinski uređaji primaju dovoljan tlak plina. Ako je pad tlaka prevelik, može uzrokovati probleme kao što je nepotpuno izgaranje u plinskim pećima ili grijačima.
Zaključak
Reduktori plinskih cijevi utječu na protok plina. Mogu uzrokovati pad tlaka, generirati turbulencije i utjecati na raspodjelu protoka unutar cjevovoda. Međutim, pravilnim projektiranjem, dimenzioniranjem i ugradnjom, negativni se utjecaji mogu svesti na minimum. Kao dobavljač reduktora za plinske cijevi, predani smo pružanju visokokvalitetnih proizvoda koji zadovoljavaju specifične potrebe naših kupaca. Naši proizvodi, kao što suReduktor plinske cijevi, dizajnirani su da osiguraju učinkovit i pouzdan protok plina u različitim primjenama.
Ako ste na tržištu reduktora za plinske cijevi i trebate više informacija ili želite razgovarati o svojim specifičnim zahtjevima, slobodno nas kontaktirajte. Ovdje smo da vam pružimo stručne savjete i proizvode visoke kvalitete kako bismo osigurali optimalnu izvedbu vašeg plinovodnog sustava.
Reference
- White, FM (2003). Mehanika fluida. McGraw - Hill.
- Crane Co. (1988). Protok tekućina kroz ventile, armature i cijevi. Tehnički rad br. 410.
