Kada je riječ o radu s WNRF (Weld Neck Raised Face) prirubnicama, jedna od najvažnijih odluka koju ćete donijeti je odabir pravog materijala za brtvljenje. Kao dobavljač prirubnica WNRF-a, iz prve sam ruke vidio utjecaj koji ispravan materijal za brtvljenje može imati na performanse i dugovječnost cjevovodnog sustava. U ovom postu na blogu podijelit ću neke uvide o tome kako odabrati odgovarajući materijal za brtvljenje za vaše WNRF prirubnice.
Razumijevanje osnova WNRF prirubnica
Prije nego što se upustimo u materijale za brtvljenje, važno je razumjeti što su WNRF prirubnice. Prirubnice Weld Neck dizajnirane su s dugom konusnom glavčinom koja osigurava pojačanje i raspodjelu naprezanja, što ih čini prikladnima za primjene pri visokim tlakovima i visokim temperaturama. Značajka podignute površine (RF) stvara kontaktnu površinu za brtvu, poboljšavajući učinak brtvljenja.

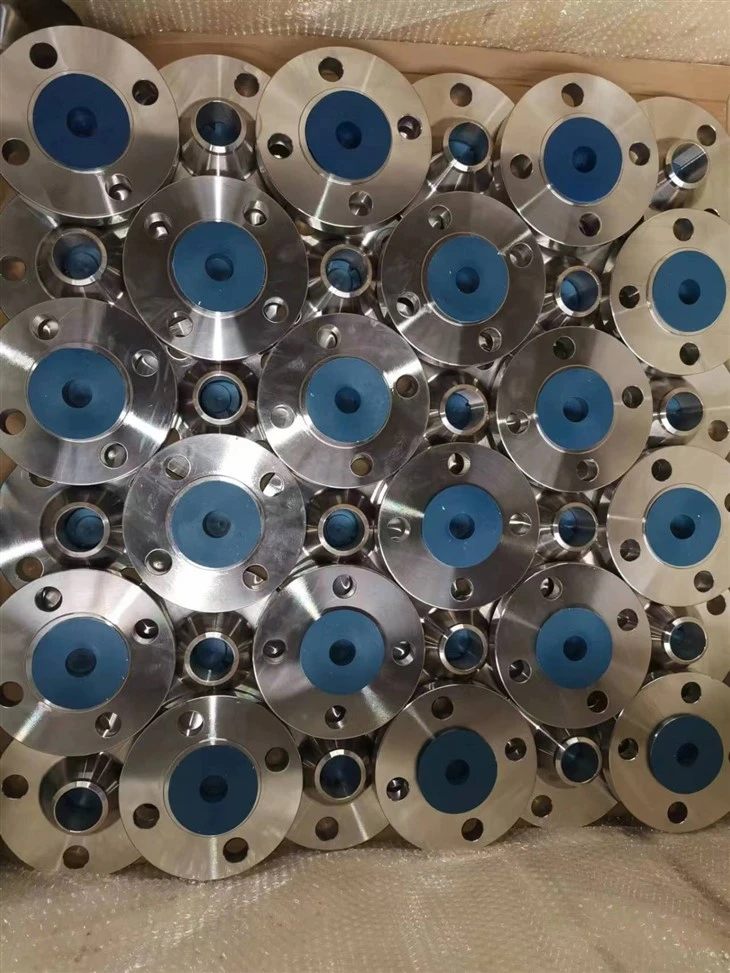

Nudimo širok raspon WNRF prirubnica, uključujućiA105 WNRF prirubnica,ASME B16.47 serija A, klasa 300 RF čelične prirubnice velikog promjera, iASTM A105N zavareni vrat RF prirubnice od ugljičnog čelika. Svaki tip prirubnice dizajniran je da zadovolji specifične industrijske standarde i zahtjeve primjene.
Čimbenici koje treba uzeti u obzir pri odabiru materijala za brtvljenje
1. Radni uvjeti
Prvi i najvažniji čimbenik koji treba uzeti u obzir su radni uvjeti vašeg sustava cjevovoda. To uključuje temperaturu, tlak i vrstu tekućine ili plina koji se transportira. Za primjene na visokim temperaturama, materijali poput grafita ili brtvila od keramičkih vlakana često su dobar izbor. Ovi materijali mogu izdržati ekstremne temperature bez gubitka svojstava brtvljenja. S druge strane, za primjenu na niskim temperaturama, gumene ili elastomerne brtve mogu biti prikladnije.
Pritisak je još jedan presudan faktor. Visokotlačni sustavi zahtijevaju materijale za brtvljenje koji mogu izdržati silu kojom djeluje tekućina ili plin. Metalne brtve, kao što su spiralno namotane brtve ili prstenaste brtve za spojeve, obično se koriste u visokotlačnim aplikacijama zbog njihove sposobnosti održavanja čvrstog brtvljenja pod ekstremnim pritiskom.
Vrsta tekućine ili plina koji se transportira također igra značajnu ulogu u odabiru materijala za brtvljenje. Neke tekućine, poput kiselina ili otapala, mogu biti korozivne i mogu zahtijevati materijal za brtvljenje koji je otporan na kemijski napad. Fluoropolimerne brtve, poput PTFE (politetrafluoroetilena), poznate su po svojoj izvrsnoj kemijskoj otpornosti i često se koriste u aplikacijama koje uključuju korozivne tekućine.
2. Završna obrada površine prirubnice
Završna obrada površine WNRF prirubnice može utjecati na brtvljenje brtve. Glatka i ravna površina prirubnice omogućuje bolji kontakt s brtvom, što rezultira učinkovitijim brtvljenjem. Grube ili neravne površine mogu uzrokovati curenje, čak i s najboljim brtvenim materijalima. Prije ugradnje brtve, važno je osigurati da je površina prirubnice čista, glatka i bez ikakvih oštećenja.
3. Kompatibilnost s materijalom prirubnice
Materijal za brtvljenje mora biti kompatibilan s materijalom WNRF prirubnice. Na primjer, ako koristite prirubnicu od ugljičnog čelika, materijal za brtvljenje ne bi trebao uzrokovati koroziju ili druge oblike oštećenja prirubnice. Nekompatibilni materijali mogu dovesti do preranog kvara brtve i prirubnice, što rezultira skupim popravcima i zastojima.
4. Instalacija i održavanje
Jednostavnost postavljanja i održavanja također je važan faktor. Neke brtvene materijale teže je postaviti od drugih i mogu zahtijevati posebne alate ili tehnike. Osim toga, određeni materijali mogu zahtijevati češće održavanje ili zamjenu. Prilikom odabira materijala za brtvljenje važno je uzeti u obzir raspoložive resurse i stručnost za ugradnju i održavanje.
Uobičajene vrste brtvenih materijala za WNRF prirubnice
1. Gumene i elastomerne brtve
Gumene i elastomerne brtve naširoko se koriste u raznim primjenama zbog svoje fleksibilnosti, elastičnosti i relativno niske cijene. Prikladni su za primjene s niskim do srednjim tlakom i mogu pružiti dobro brtvljenje protiv širokog raspona tekućina i plinova. Uobičajene vrste gumenih brtvi uključuju neopren, nitril i EPDM (etilen propilen dien monomer).
2. Grafitne brtve
Grafitne brtve poznate su po svojoj izvrsnoj toplinskoj i kemijskoj otpornosti. Mogu izdržati visoke temperature i često se koriste u primjenama koje uključuju paru, vruću vodu i druge visokotemperaturne tekućine. Grafitne brtve dostupne su u različitim oblicima, uključujući komprimirane grafitne ploče, spiralno namotane grafitne brtve i metalne brtve punjene grafitom.
3. PTFE brtve
PTFE brtve nude izvanrednu kemijsku otpornost i obično se koriste u primjenama koje uključuju korozivne tekućine. Imaju nizak koeficijent trenja, što ih čini jednostavnim za postavljanje i uklanjanje. PTFE brtve dostupne su u različitim stupnjevima i debljinama kako bi odgovarale različitim zahtjevima primjene.
4. Metalne brtve
Metalne brtve, kao što su spiralne brtve i brtve prstenastog spoja, koriste se u primjenama visokog tlaka i visoke temperature. Spiralno namotane brtve sastoje se od metalne trake i materijala za punjenje, koji daje kombinaciju fleksibilnosti i čvrstoće. Prstenaste spojne brtve dizajnirane su da stanu u utor na prirubnici i obično se koriste u visokotlačnim primjenama ulja i plina.
Pravljenje pravog izbora
Odabir pravog materijala za brtvljenje za vaše WNRF prirubnice zahtijeva pažljivo razmatranje radnih uvjeta, završne obrade površine prirubnice, kompatibilnosti s materijalom prirubnice te zahtjeva za ugradnju i održavanje. Uzimajući u obzir ove čimbenike, možete odabrati materijal za brtvljenje koji će osigurati pouzdano i dugotrajno brtvljenje vašeg sustava cjevovoda.
Kao WNRF dobavljač prirubnica, imamo bogato iskustvo u pomaganju kupcima pri odabiru pravih materijala za brtvljenje za njihove primjene. Naš tim stručnjaka može vam pružiti detaljne informacije i preporuke na temelju vaših specifičnih zahtjeva. Ako niste sigurni koji je brtveni materijal najbolji za vaše WNRF prirubnice, ne ustručavajte se kontaktirati nas. Ovdje smo da vam pomognemo da napravite pravi izbor i osigurate uspjeh vašeg projekta.
Zaključak
Odabir pravog materijala za brtvljenje za WNRF prirubnice ključna je odluka koja može imati značajan utjecaj na performanse i pouzdanost vašeg sustava cjevovoda. Uzimajući u obzir radne uvjete, završnu obradu površine prirubnice, kompatibilnost s materijalom prirubnice i zahtjeve za ugradnju i održavanje, možete odabrati materijal za brtvljenje koji će osigurati čvrsto i trajno brtvljenje.
Ako tražite WNRF prirubnice ili vam je potrebna pomoć pri odabiru materijala za brtvljenje, pozivamo vas da nas kontaktirate. Naš tim stručnjaka spreman je pomoći vam pronaći prave proizvode i rješenja za vaše potrebe. Bilo da radite na malom projektu ili velikoj industrijskoj primjeni, imamo stručnost i resurse da vam pružimo podršku.
Reference
- "Handbook of Piping Design" tvrtke Cameron Engineering & Associates
- "ASME B16.20 - Metalne brtve za prirubnice cijevi"
- "ASTM standardi za brtvene materijale"
