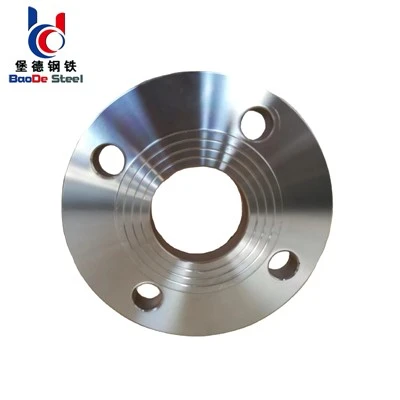

Proizvodi: Hubbed RF slip na prirubnicama čeličnih cijevi za zavarivanje
1, Predstavljanje proizvoda Hubbed RF slip na prirubnicama čeličnih cijevi za zavarivanje
Definicija: ravna prirubnica za zavarivanje s kratkim vratom. Cjevovod je umetnut u unutarnji promjer prirubnice i fiksiran na cjevovod kroz dvo-strane kutne zavare (na vanjskoj strani grla prirubnice i na stražnjoj strani prirubnice) kako bi se postigla odvojiva veza.
Strukturne značajke:
Dizajn s kratkim vratom: u usporedbi sa zavarivanjem ploča (PL), ima veću krutost i sposobnost podnošenja pritiska, smanjujući deformacije.
Metoda zavarivanja: kutno zavarivanje (zavarivanje bez utora), jednostavna konstrukcija i niska cijena.
Brtvena površina: uobičajeno korištena RF (izbočena površina), FF (ravna površina), pogodna za brtvljenje brtvila.
Prednosti i nedostaci Hubbed RF klizača na prirubnicama čeličnih cijevi za zavarivanje
✅ Prednosti: Jednostavna instalacija, niska cijena, bolja krutost od PL prirubnica, snažna primjenjivost na srednji i niski tlak.
❌ Nedostaci: Nije prikladno za visoke temperature/visoki tlak/jake promjene temperature; Zavareni šav je kutni zavar, a njegova čvrstoća na zamor niža je od čvrstoće zavarene (WN) prirubnice.
Tipične primjene: vodoopskrba i odvodnja, zaštita od požara, HVAC, kemijski cjevovodi srednjeg i niskog tlaka, transport nafte i plina, komunalno inženjerstvo itd.
2, Specifikacija i model Hubbed RF klizača na prirubnicama čeličnih cijevi za zavarivanje
1. Nazivni promjer (DN/NPS)
Nacionalni standard/Ministarstvo kemijske industrije: DN15-DN2000 (uobičajeno korišten DN15-DN600).
Američki standard ASME B16.5: NPS 1/2 "~24" (odgovara DN15- DN600).
2. Razina tlaka
Nacionalni standard (PN, jedinica MPa): PN6, PN10, PN16, PN25, PN40 (uobičajeno korišten PN10/16).
Američki standard (klasa, u psi): klasa 150, 300, 600, 900, 1500 (obično klasa 150/300).
3, Materijal Hubbed RF klizača na prirubnicama čeličnih cijevi za zavarivanje
Prema radnim uvjetima (tlak, temperatura, srednja korozivnost), glavni materijali su sljedeći:
1. Ugljični čelik
Uobičajeno korišteni: Q235B, 20 #, A105, 16Mn (Q345B).
Niska temperatura: A350 LF2 (-46 stupnjeva).
Primjenjivo: Voda, plin, cjevovodi srednjeg i niskog tlaka na sobnoj temperaturi.
2. Nehrđajući čelik
Najčešće korišteni: 304, 304L, 316, 316L, 321.
Dvofazni čelik: 2205 (S31803) (otporan na koroziju kloridnih iona).
Primjenjivo: kemijski, prehrambeni, farmaceutski, morska voda, kiseli-bazni mediji.
3. Legirani čelik
Uobičajeno korišteni: 15CrMo, 12Cr1MoV, F11, F22 (otpornost na visoke temperature, 450-600 stupnjeva).
Primjenjivo: kotlovi, parovodi i visoko{0}}temperaturni procesni cjevovodi.
